产品简介

智能型双极性电源PBZ系列智能双极电源 PBZ20-20A对传统设计进行大幅改进，可提供高达6倍额定值的瞬间电流。这样，在待测物驱动所需的峰值电流超过 20A的电源变动测试中客户并不需要增加并联台数而只需使用一台设备即可提供相当于并联六台设备的峰值电流，可大幅降低成本。

智能型双极性电源PBZ系列

智能双极电源PBZ20-20A对传统设计进行大幅改进，可提供高达6倍额定值的瞬间电流。这样，在待测物驱动所需的峰值电流超过 20A的电源变动测试中，客户并不需要增加并联台数而只需使用一台设备即可提供相当于并联六台设备的峰值电流，可大幅降低成本。车载电器是由蓄电池提供电力的，但由于许多如引擎启动时以及电路颤动等因素，造成汽车内的电源环境不稳定的因数很多，因此必须针对因这些因素而假设电源的瞬间间断以及变动等情形，必须使用任意编程的波形来对各车载电气设备进行电源变动试验。智能双极电源 PBZ20-20A能提供符合国际标准ISO16750-2及ISO7637-2要求的电源电压变动测试(脉冲 2b，脉冲4等)，并可满足各汽车制造商其越趋复杂的波形变动测试之高速响应速度要求。另外，针对每辆车上安装的电气元件数量不断增加(大功率电容器的设备增加)，以及总电流(特别是峰值电流)等需求皆可灵活兼容。

• 智能型双极性电源PBZ系列基本原理与结构：采用 “开关" 与 “线性" 相结合的方式，实现了轻量化，同时具备低脉动噪声和高速响应的特点。无需切换输出端子正负极性，即可连续通过 0 点，是正负极性双向可变的双极性方式电源，能通过 4 象限动作，既可供应（source）也可吸收（sink）功率，可驱动感性负载和容性负载。

• 功能特点：内置函数信号发生器，具备波形生成功能，在正弦波、方波、三角波基础上，内置 16 种波形元素，可设定振幅、频率、初始相位、扫频、方波占空比等，并可任意编辑、保存及调用。还有时序功能，能对各个波形从 1Step 开始到 1024Step 设置 16 种程序，可组成 1024steps 的任意时序控制波形，便于再现各种复杂的波形模式。配备同步运行功能，包括触发同步、时钟同步、触发 / 时钟共用同步功能，最多可实现 5 台同步，适用于多台设备同时使用时序功能的场景，确保各台电源输出同步。具有扩展输出电流的并联运行功能，采用 2 台并联运行组件选件，可实现同样型号标配 2 台并联运行，满足大电流输出需求，PBZ SR 系列和 PBZ BP 系列在此基础上，可分别对应更大电流（Max±100A 和 Max±200A）需求。支持双极（Bi - polar）/ 单极（Uni - polar）模式切换，在双极模式时吸收功率（sink）有最大值限制，如 PBZ20 - 20 为 100W，PBZ40 - 10 为 180W 等；在单极模式时均为 400W，且不受动作领域限制，单极模式下电压为单一极性，但电流可流向双方向，可在第 2 象限全领域工作。

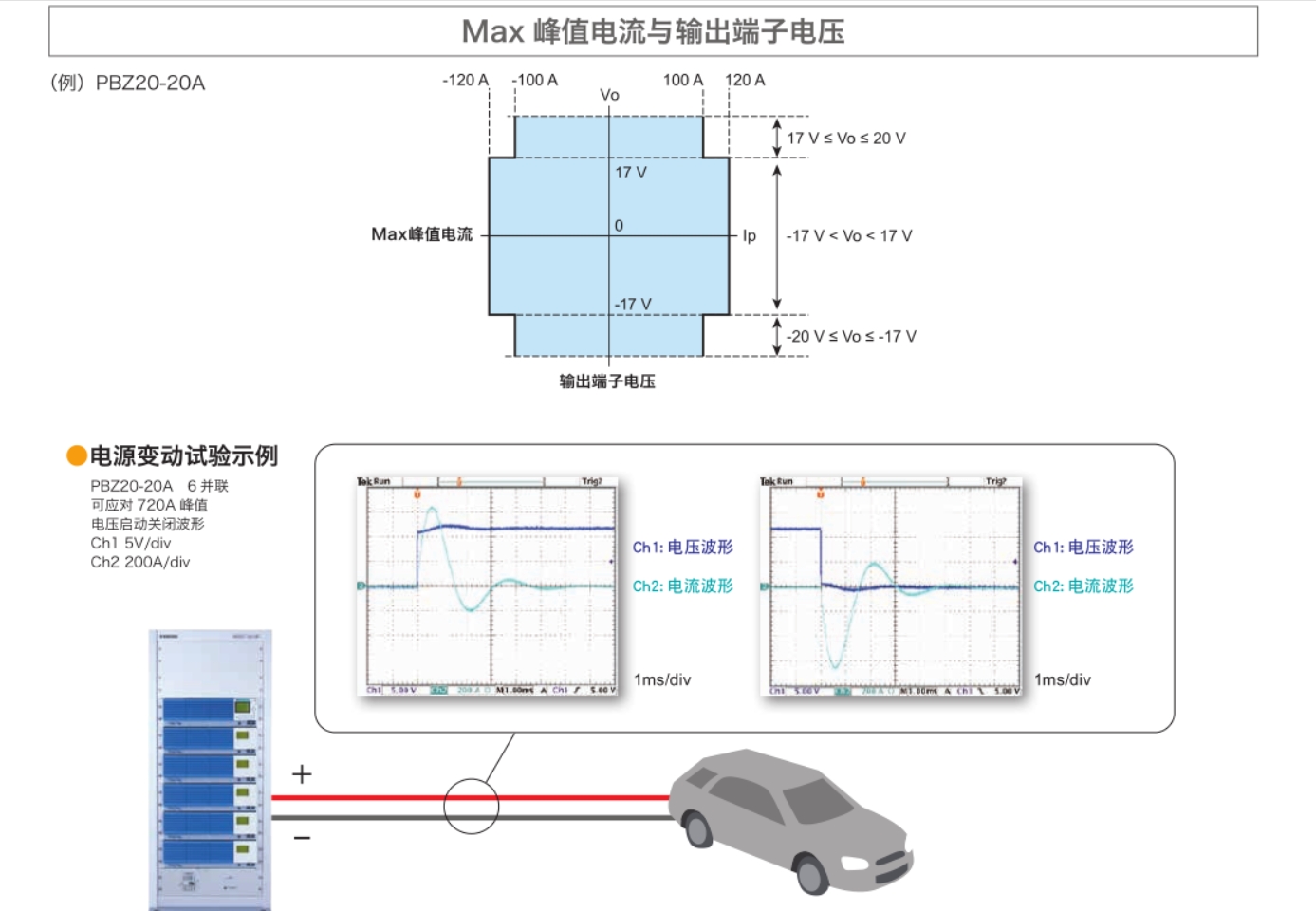

• 性能参数：PBZ 系列有多种型号，如 PBZ20 - 20A、PBZ40 - 10、PBZ60 - 6.7、PBZ80 - 5 等，以满足不同电压、电流需求。其中，PBZ20 - 20A 可输出 ±0〜20V 电压、±0〜20A 电流，能提供 6 倍于额定值的瞬时电流（±120A 峰值 CV），频带范围 CV:DC~150kHz。各型号在 CV 模式下均有低脉动、低噪声特性，如 PBZ20 - 20 实现脉动 2mV/rms，噪声 20mVp - p；PBZ40 - 10 实现脉动 4mVrms，噪声 20mVp - p 等。

• 应用领域：适合对大量使用电子部件的车辆和电源电容器容量较大的设备进行电源变动试验，能满足国际标准 ISO16750 - 2 及 ISO7637 - 2 标准对于电源电压变动试验（pulse2b、pulse4 等）的要求，以及各汽车制造商对于变动波形试验的复杂要求。可用于电机评估，特别是伺服马达的特性评估，Max 可输出 150kHz 的频率，能追随高速响应的伺服马达运作，也可作为模拟伺服放大器用于马达开发。还可用于需要模拟各种复杂电源波形的科研、工业生产等领域，为相关设备提供高精度、可定制的电源供应。

• 通信接口：标准配备有 LAN、USB、GPIB、RS232C 通信接口，方便与计算机或其他设备连接，实现远程控制、数据传输和监控等功能，便于集成到自动化测试系统或工业控制系统中。

菊水双极性电源PBZ系列选型指南

菊水双极性电源PBZ系列产品特点

♦ 任意波形产生功能
♦ 时序功能
♦ 同步功能
♦ 并联运行功能
♦ 单极性模式
♦ 高速响应 100kHz（CV）
♦ 低纹波 / 低噪声

菊水双极性电源PBZ系列功能优势

波形产生功能
内置函数信号发生器！可以简单的使用任意波形来编制程序！

PBZ 系列，在正弦波，方波，三角波的基础上，内置 16 种波形元素。因此，可以设定振幅，频率，初始相位，扫频，方波占空比。可以很方便的对内置的 16 种波形元素进行任意的编辑，保存及调用。而且，时序功能（参考第 4 页）可以对各个波形从 1 Step 开始到 1024 Step 来设置 16 种程序。波形编辑需用软件 Wavy for PBZ（选件）。
